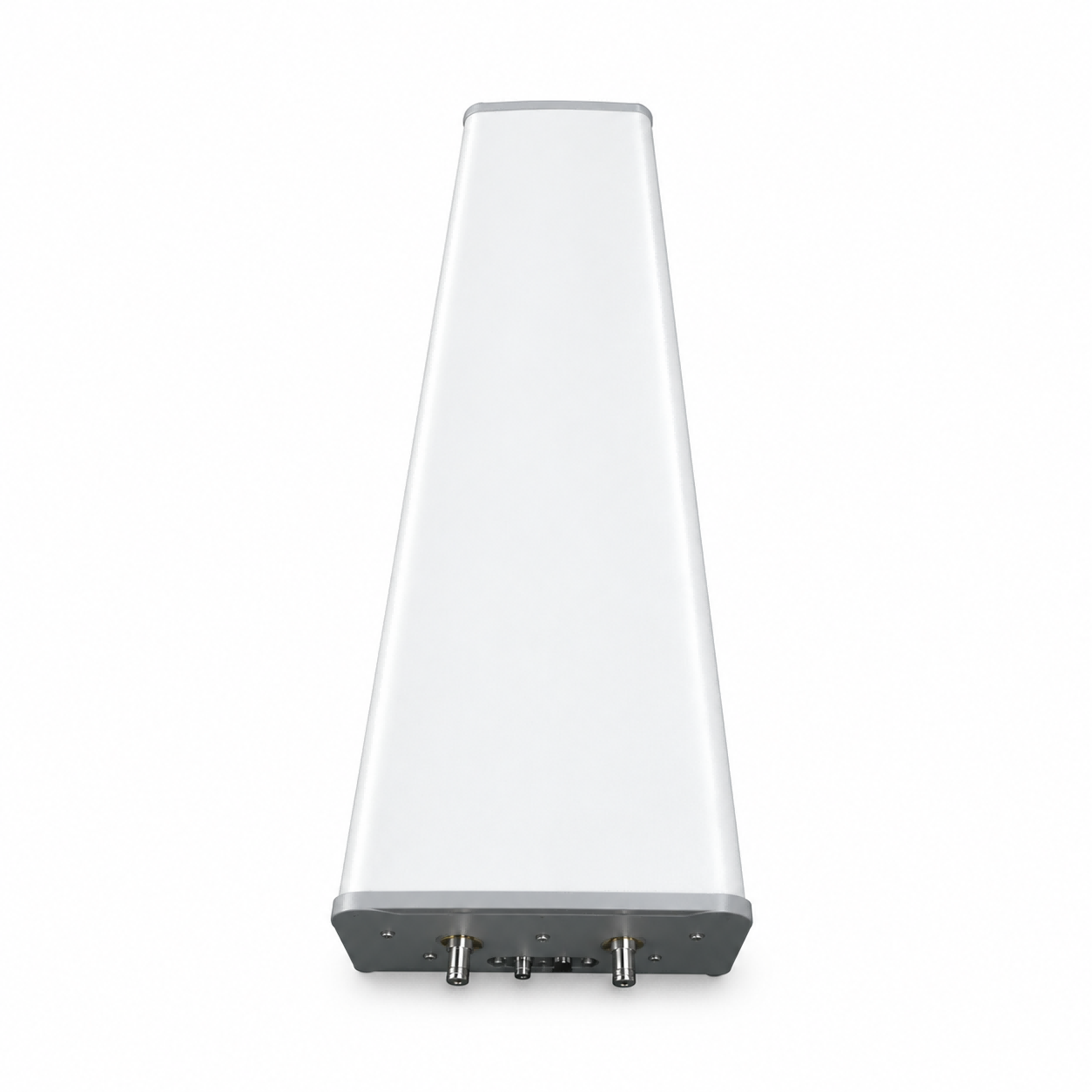

هوائي متعدد النطاقات 1LB1MB بزاوية 65 درجة وكسب 14/17 ديسيبل ومنفذين
الموديل: ULPX305.10P-2P-C
المواصفات الكهربائية
نطاق التردد (ميجاهرتز): | 698-960(R1) | 1710-2690(Y1) | ||||
698-806 | 806-880 | 880-960 | 1710-2170 | 2300-2490 | 2490-2690 | |
الكسب (ديسيبل): | 13.2±0.5 | 13.6±0.5 | 14±0.5 | 15.5±0.5 | 16.4±0.5 | 16.8±0.5 |
فقدان العودة (ديسيبل): | >14 (VSWR<1.5) | |||||
الاستقطاب: | ±45° | |||||
عرض الحزمة الأفقي 3 ديسيبل (°): | 69 | 65 | 62 | 68 | 62 | 58 |
عرض الحزمة الرأسي 3 ديسيبل (°): | 17 | 15.5 | 14 | 7.5 | 6.0 | 5.5 |
زاوية الميل الكهربائي للأسفل (°): | 0-14 | 0-10 | ||||
1شارعكبح الفصوص الجانبية العلوية (ديسيبل): | 16 | 15 | 15 | 15 | 15 | 15 |
نسبة الأمام إلى الخلف (ديسيبل): | 22 | 23 | 24 | 25 | 25 | 25 |
نسبة الاستقطاب المتقاطع 0° (ديسيبل): | 15 | 15 | 15 | 15 | 15 | 15 |
عزل النطاق الداخلي (ديسيبل): | >25 | >28 | ||||
عزل النطاقات (ديسيبل): | >28 | |||||
أقصى طاقة لكل منفذ (واط): | 250 | 200 | ||||
التداخل بين التشكيلات IM3 (ديسيبل): | <-150(2×43 ديسيبل ميلي واط) | |||||
المعاوقة (أوم): | 50 | |||||
الحماية من الصواعق: | دي سي جراوندد | |||||
نوع الموصل: | 2×4.3-10 أنثى | |||||
البيانات الميكانيكية
أبعاد الهوائي (مم): | 1445×339×169 |
أبعاد التعبئة (مم): | 1735×425×260 |
الوزن الصافي للهوائي/الحامل (كجم): | 16/ 5.9 |
الوزن الإجمالي للهوائي (كجم): | 25.5 |
وجدنا المادة التالية: | الألياف الزجاجية |
القطر الخارجي للأنبوب (مم): | 50-114 |
أدوات التركيب (مرفقة): | BA.K.04.00069351، إمكانية تعديل زاوية الميل لأسفل من 0° إلى 16° |
