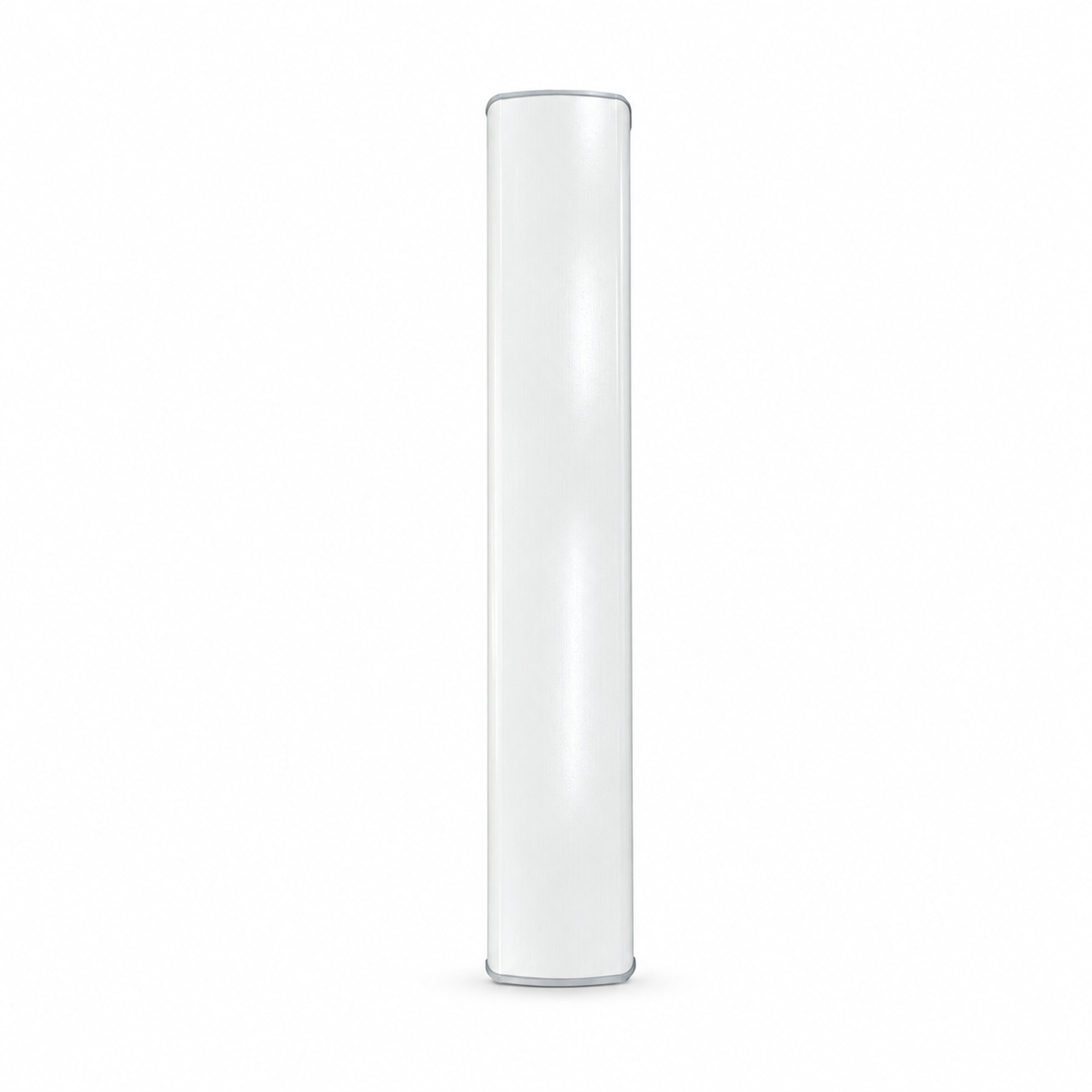

2LB6MB 65 ° 17 / 17.5dBi هوائي متعدد النطاقات
الموديل: U2L6PX310P-2C
الخصائص الكهربائية
نطاق التردد (ميجاهرتز): | 698-960 (R1، R2) | 1710-2690(Y1,Y3,Y5) | 1710-2690 (Y2، Y4، Y6) | ||||||||
698-806 | 806-880 | 880-960 | 1710 -2170 | 2300 -2490 | 2490 -2690 | 1710 -2170 | 2300 -2490 | 2490 -2690 | |||
كسب (ديسيبل): | 15.5 ± 0.5 | 16.0 ± 0.5 | 16.5 ± 0.5 | 16.5 ± 0.5 | 17.0 ± 0.5 | 17.3 ± 0.5 | 16.2 ± 0.5 | 16.7 ± 0.5 | 17.0 ± 0.5 | ||
خسارة العودة (ديسيبل): | >14 (VSWR <1.5) | ||||||||||
الاستقطاب: | ± 45 درجة | ||||||||||
عرض الحزمة الأفقي ثلاثي الأبعاد (°): | 68 | 65 | 57 | 68 | 65 | 58 | 68 | 65 | 58 | ||
عرض الحزمة العمودي ثلاثي الأبعاد (°): | 10.0 | 8.7 | 7.8 | 7.2 | 5.7 | 5.2 | 7.2 | 5.7 | 5.2 | ||
الميل الكهربائي (°): | 2-12 قابل للتعديل بشكل مستقل باستمرار | ||||||||||
نوع RET: | تتالي SRET ، AISG 2.0 ، قابل للترقية | ||||||||||
1شارع قمع الفص الجانبي العلوي (ديسيبل): | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | ||
نسبة الجبهة إلى الخلف (ديسيبل): | 22 | 23 | 24 | 25 | 25 | 25 | 25 | 25 | 25 | ||
النسبة القطبية المتقاطعة 0 ° (ديسيبل): | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | ||
عزل Intraband (ديسيبل): | >25 | ||||||||||
عزل Interband (ديسيبل): | >25 | ||||||||||
تصنيف الطاقة (وات): | 250 | 200 | |||||||||
البيني IM3 (ديسيبل): | <-150 (2 × 43 ديسيبل) | ||||||||||
مقاومة (أوم): | 50 | ||||||||||
الحماية من الصواعق: | العاصمة الأرضية | ||||||||||
نوع الموصل: | 16 × 4.3-10 إناث | ||||||||||
البيانات الميكانيكية
أبعاد الهوائي (مم): | 2595 × 448 × 185 |
أبعاد التعبئة (مم): | 2855 × 530 × 275 |
الوزن الصافي للهوائي / الحامل (كجم): | 46.5 / 5.9 |
الوزن الإجمالي للهوائي (كجم): | 59.2 |
مادة رادوم: | الألياف الزجاجية |
OD الأنبوب (مم): | 50-115 |
مجموعات التركيب (متضمنة): | BA.K.04.00069311 ، ميل للأسفل قابل للتعديل 0 درجة -10 درجة |
