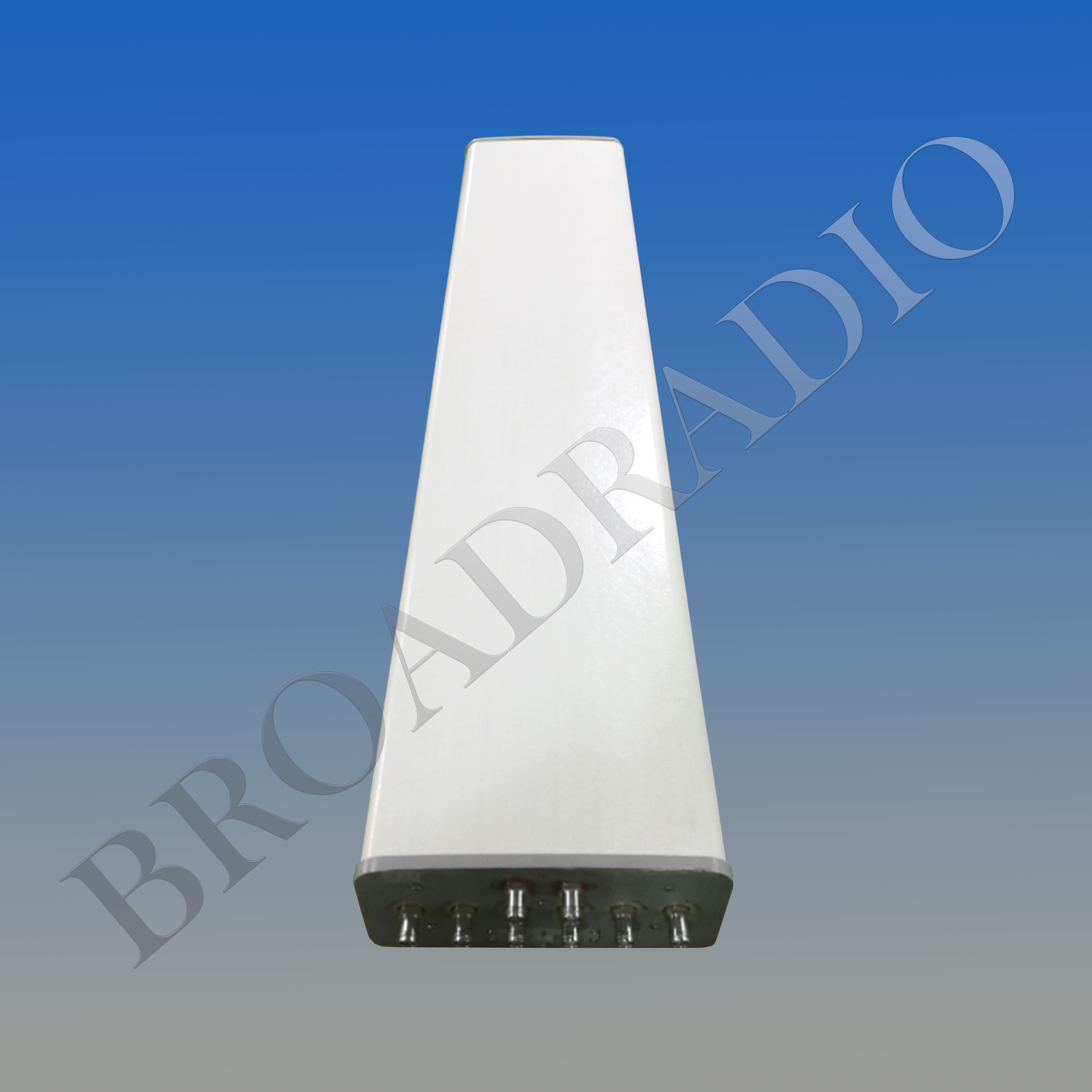

هوائي متعدد النطاقات 1LB3MB بزاوية 65 درجة وكسب 15/16/15.5 ديسيبل
الموديل: UL3PX306.7P-C
المواصفات الكهربائية
نطاق التردد (ميجاهرتز): | 694-960(R1) | 1710-2690(Y1,Y3) | 1710-2690(Y2) | ||||||
694-806 | 806-880 | 880-960 | 1710- 2170 | 2300- 2490 | 2490- 2690 | 1710- 2170 | 2300- 2490 | 2490- 2690 | |
الكسب (ديسيبل): | 14.0 ±0.5 | 14.8 ±0.5 | 15.0 ±0.5 | 15.3 ±0.5 | 15.7 ±0.5 | 16.0 ±0.5 | 15.0 ±0.5 | 15.3 ±0.5 | 15.6 ±0.5 |
فقدان العودة (ديسيبل): | >14 (VSWR<1.5) | ||||||||
الاستقطاب: | ±45° | ||||||||
عرض الحزمة الأفقي 3 ديسيبل (°): | 69 | 65 | 62 | 68 | 62 | 57 | 68 | 62 | 57 |
عرض الحزمة الرأسي 3 ديسيبل (°): | 14 | 12.5 | 11.0 | 11.0 | 9.0 | 8.0 | 11.0 | 9.0 | 8.0 |
زاوية الميل الكهربائي للأسفل (°): | قابل للتعديل بشكل مستقل ومستمر من 0 إلى 10 | ||||||||
النوع الصحيح: | تتالي SRET، AISG 2.0، قابل للترقية | ||||||||
1شارعكبح الفص الجانبي العلوي (ديسيبل): | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
نسبة الأمام إلى الخلف (ديسيبل): | 22 | 24 | 24 | 25 | 25 | 25 | 25 | 25 | 25 |
نسبة الاستقطاب المتقاطع 0° (ديسيبل): | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
عزل النطاق الداخلي (ديسيبل): | >26 | >26 | >26 | ||||||
عزل النطاقات (ديسيبل): | >28 | ||||||||
أقصى طاقة لكل منفذ (واط): | 250 | 200 | |||||||
التداخل بين التشكيلات IM3 (ديسيبل): | <-150(2×43dBm) | ||||||||
المعاوقة (أوم): | 50 | ||||||||
الحماية من الصواعق: | دي سي جراوندد | ||||||||
نوع الموصل: | أنثى 8×4.3-10 | ||||||||
البيانات الميكانيكية
أبعاد الهوائي (مم): | 1650×339×169 |
أبعاد التعبئة (مم): | 1940×425×260 |
الوزن الصافي للهوائي/الحامل (كجم): | 21/5.9 |
الوزن الإجمالي للهوائي (كجم): | 31 |
وجدنا المادة التالية: | الألياف الزجاجية |
القطر الخارجي للأنبوب (مم): | 50-114 |
أدوات التركيب (مرفقة): | BA.K.04.00069141، إمكانية تعديل زاوية الميل للأسفل من 0° إلى 18° |
